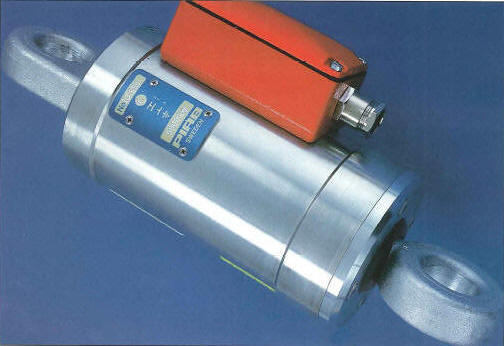

Belastungsindikator

Der PIAB Belastungsindikator wird als Überlastschutz an Kranen, Hebezeugen  und zur Überwachung von Gurtspannungen an Gummi- und  Stahlbandförderanlagen sowie zur automatischen Abschaltung an Dosieranlagen eingesetzt.



Funktion

Die Mikroschalter werden über die Bewegung der Zugstange durch federbelastete Stößel betätigt. Das kraftaufnehmende Federpaket besteht aus einzelgefertigten Tellerfedern, die so bemessen sind, dass Ermüdungserscheinungen  nicht auftreten. Die Tellerfedern können nicht überlastet werden.

Sicherheit

Sicherheitsfaktor 5:1. Der PIAB Belastungsindikator kann ohne Einfluss auf die Schaltgenauigkeit um 100% überlastet werden. Da die Übertragungsvorrichtungen zwischen Zugstange und Mikroschalter federbelastet sind, ist der Belastungsindikator gegen schwere Stossbelastungen und schnelle Entlastungen unempfindlich. Die Zugstange und die obere Aufhängeöse der Typen IMB-IG sind aus gesenkgeschmiedetem Stahl, mit einer garantierten Schlagfestigkeit bis -20°C hergestellt. Der eingestellte Wert des Mikroschalters wird durch ein Aluminiumschild - auf dem der eingestellte Wert eingraviert ist - gesichert. Dieses Schild ist durch Schrauben und einen Zweikomponentenkleber fest mit dem Gehäuse verbunden.

Korrosionsschutz

Der PIAB Belastungsindikator ist vollkommen druckdicht gekapselt. Jedes Gerät wird mit Überdruck geprüft. Der Belastungsindikator ist außen verzinkt und weiss-chromatisiert. Die Kupplungsdose ist epoxylackiert. Für den Einsatz in aggressiver Umgebungsluft kann der Belastungsindikator in epoxylackierter Ausführung geliefert werden.

Technische Daten

Type: Messbereich: Mikroschalter:
IMB 0-1000 kg 1-3
IM 0-2000 kg 1-3
IO 0-3000 kg 1-3
IQ 0-5000 kg 1-5
IS 0-10000 kg 1-5
IG 0-25000 kg 1-5
IE 0-50000 kg 1-5





Anwendungsbeispiele ...

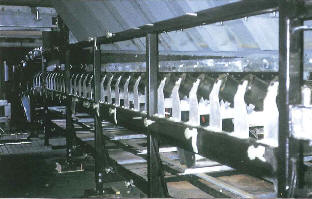

Automatischen Überwachung ...

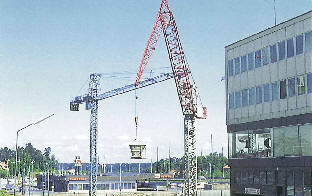

Als Überlastschutz an Krane...

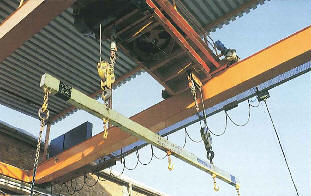

Als Überlastschutz an Krane
