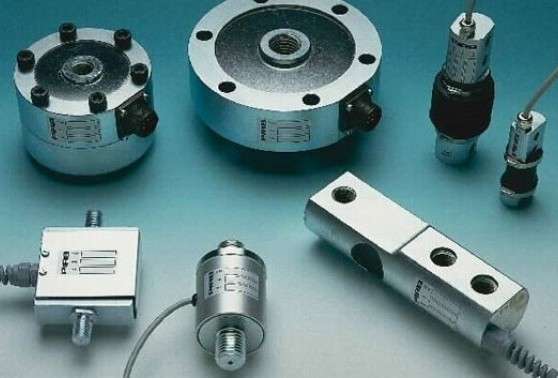

Lastmesszellen
PIAB Zug und Druckaufnehmer sind durch ihren
robusten Aufbau für die hohen Anforderungen im
industriellen Einsatz vorgesehen.
Die Druck oder Zugkräfte
werden über eine Dehnungsmessstreifenbrücke gemessen, die mit einer
Konstantspannung beaufschlagt wird. Das von der Brücke
ausgehende Signal ist Kraftproportional. Dieses Signal
kann direkt oder einen Messverstärker (zum Beispiel PIAB LCA, Ausgangssignal 420 mA) ausgewertet werden.
Die langjährige Erfahrung von verschiedenen Anwendungen
Gigasense AB hat langjährige Erfahrungen in der Lieferung von
Kraftmesszelle basiert Kraftmessung, Lastüberwachung und
Wägesysteme. Wenden
Sie sich an uns, um Ihre speziellen Anwendungen zu diskutieren! Wahrscheinlich
haben wir Wissen und Erfahrung aus ähnlichen Anwendungen, um Sie
an die am besten geeignete Lösung zu führen.
Technische Daten
|
Typ: |
AC / AF AG |
|
Keine Linearität (in% des RO): |
<± 0,04 / <± 0,10 |
|
Hysterese (% der RO): |
<± 0,08 / <± 0,20 |
|
Wiederholgenauigkeit in% (von RO): |
<± 0,02 / <± 0,05 |
|
Creep Fehler beim RC 30 min (in% der Last): |
<± 0,01 / <± 0,03
|
|
Mindestlast Ausgang Rendite (% der Last): |
<± 0,05 / <± 0,10
|
|
Anregungs V: |
10 (15) |
|
Ausgangswiderstand (Ohm): |
350 ± 3/700 ± 5 |
|
Isolationswiderstand (GOhm): |
> 5 |
|
Temp. Auswirkungen
auf min. Lastausgang
(% von RO / ° C): |
<±
0,004 / <± 0,005
|
|
Temp. Wirkung
auf die Empfindlichkeit (% von RO / ° C): |
<± 0,004 / <± 0,005
|
|
Kompensierten Temperaturbereich (°C): |
-10 - +40 |
|
Betriebstemperaturbereich (°C): |
-30 - +70 |
|
Sichere Arbeitslast (% des RC): |
150 |
|
Minute Bruchlast
(% der RC): |
400 |
|
Schutzklasse: |
IP65 |
Oberflächenschutz:
|
El.Zink beschichtet und chromatiert |
|
Kabellänge: |
5 m (Stecker als Option) |
|
Kontinuierliche Produktentwicklung können Spezifikation ändern |
