CSM

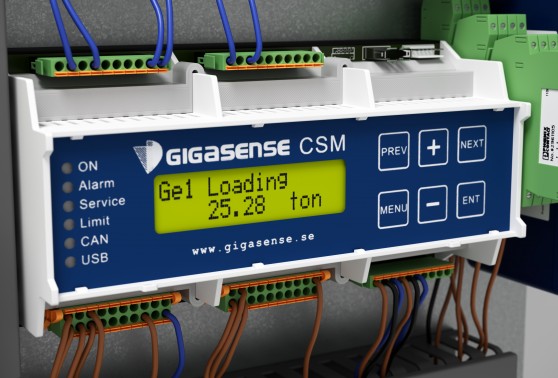

PIAB Crane Safety Monitor (CSM) ist eine elektronische Auswertungseinheit für Überlastschützsysteme, welche Signale verschiedener Arten von Kraftmessgebern verarbeitet.
Überlastungen, Unglücke und kostspielige Ausfälle an Hebezeugen werden dadurch vermieden. CSM erfasst und speichert die
Betriebsansprüchen des Kranes. Einsetzbar unter härtesten Bedingungen.

Funktion

  • Warn- und/oder Schaltgrenzen
  • Schlaffseilabschaltung- oder Kontrolle
  • Schaltgrenzen für Geschwindigkeitsänderungen des Hubwerkes.
  • Lastanzeige (Last am Haken)
  • Spitzenwert (Max. Last am Haken)
  • Erfassung und Speicherung der Betriebsbeanspruchen
        (Lastkollektivzähler) nach europäischen Standard FEM9511,
        FEM9755 und VBG8
  • Anzahl von Lastzyklen
  • Gesamtbetriebszeit
  • Betriebzeit mit Überlast

Sicherheit

  • Schütz vor Ausfällen und Schäden durch Überlast
  • Erhöht die Personensicherheit beim Kranesbetrieb
  • Überwacht die Nutzung des Hubwerkes
  • Ermöglicht die optimale Nutzung des Hebezeuges (Theoretische
        Nutzung (SWP) nach FEM9511, FEM9755 und VBNG8)
  • Eine Hilfsmittel zur Berechnung von Neuinvestitionen
  • Durch die Anwendung des Lastkollektivzählers im PIAB CSM kann
        man die Betriebzeit des Hebezeuges um 20% besser ausnutzen
        (FEM9755-3-Protollierung der Betriebsweise)
  • PIAB CSM ist selbstüberwachend, d.h. bei Funktionsfehlern des
        Verstärkers und Gebers sowie Kurzschlüssen und Kabelbrüchen wird
        die Überlastsicherung ausgelöst.

Technische Daten

Betriebsspannung:
 		 85 bis 264 V AC, 47 bis 440 Hz oder 12 bis 370 VDC.
Gehäuse:
 		 Lackierte Stahlkasten, Maße 380x300x155 mm.
Schutzklasse:
 		 IP65 Temperaturbereich: -20 ° C bis + 70 ° C.
Eingänge:
 		 Ein bis vier Eingänge, Stromsignal, die jeweils 4-20 mA.
Grenz Einstellungen:








 		 Limit 1: (Slack) Seil Warnung
 Grenzwert 2A: Überlastanzeige / Warn
 Grenze 2B: Überlastwarnung / Cut Off
 Weitere Grenzwerteinstellungen: Optional. Die Schaltgrenzen können mit "On" oder "Off" Verzögerung bis zu 5 Sekunden eingestellt werden.
 Schaltleistung: 6A, 250VAC. Optional: größere Schaltleistung kann durch die Installation Schütze erreicht werden.
Aufnahme von Hebe Bewegung: Zwei Eingänge per Hebezeug.
Ausgänge:

 		 RS485, die beispielsweise für PIAB Fernanzeige verwendet werden kann. 4-20 mA, 0-10 V DC.
Anzeige (eingebaut):

 		 LCD mit jeweils 2 Zeilen mit 16 alphanumerischen Zeichen.Zeichenhöhe beträgt 5 mm, Rücken lit.
Einstellung der Schaltstufen / Programmierung: Einfache, über 6 Tasten auf Holz.
