Ueberlastschutz LKVE

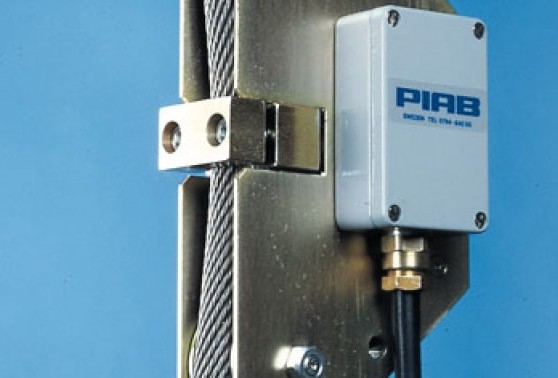

Die PIAB LKVE ist ein Force-Sender und ist für Kapazitäten von bis zu 16 Tonnen-Metrik in einzelne Teil von Hebeseil geliefert. Es kann auf Draht mit einem Durchmesser bis zu 44 mm Seilschaft montiert werden. Zusammen mit einem PIAB CSM oder PIAB Elektronikeinheit ist die PIAB LKVE gut geeignet als Überlastschutz / Lastschutz / Wächter und / oder einer Schlaffseilschalter an Hebezeugen. Die PIAB LKVE kann in Systemen für Überlastschutz und Lastanzeige auf einzelne und mehrere Hebezeuge verwendet werden.



Funktion

Die PIAB LKVE elektronischen Überlastschutzsystem besteht aus einem Kraftgeber mit Verstärker und einem elektronischen Signalverarbeitungseinheit. Die PIAB LKVE Kraft Sender ist mit einem stationären Leitungsteil befestigt. Das Seil ist über einen kleinen Winkel zwischen den beiden Rädern und der Klemmbacke ausgelenkt. Wenn geladen wird, neigt das Seil zu begradigen und eine Kraft, die auf die Lastzelle übertragen wird. Die Lastzelle in der PIAB LKVE liefert ein Signal proportional zu der Kraft auf die Lastzelle ist. Das Signal wird verstärkt und an 4-20mA umgewandelt. Diese standardisierte Signal (4-20mA) ermöglicht Abstände zwischen dem Kraftgeber und dem elektronischen Gerät zu 500 m betragen.

Sicherheit

PIAB LKVE nicht direkt in der Hebesystems und hat keine Auswirkung auf die Konstruktion des Hebezeugs. Durch die Gestaltung der Klemmbacke, wird die Messung nicht durch die Veränderungen in der Seildurchmesser, der nach einiger Benutzung auftreten, beeinflusst. In einem System mit einer PIAB Elektronikeinheit arbeitet der PIAB LKVE in "Fail Safe Mode".Dies bedeutet, dass alle Fehler (Kabelfehler, Kurzschluss etc.) werden zu einer Überlastung führen. PIAB LKVE mechanisch um 100%, ohne die Genauigkeit der Messung beeinflussen lastet werden.

LKVE Messignal

Die PIAB LKVE liefert einen definierten Ausgangsleistung von 4-20mA, die robust und nicht störanfällig ist. Das 4-20-mA-Signal kann löschte Serienwiderstände von bis zu 250 Ohm und das Kabel kann also bis zu rund 500 m verlängert werden behandeln. Das Kabel, 4 x 1,5 mm2 Transfers Versorgungsspannung der Wägezelle Verstärker und im Gegenzug füttern die PIAB Elektronikeinheit mit dem Eingangssignal.

Technische Daten

Kapazität:	Die LKVE ist in Kapazitäten für bis zu 16 metrischen Tonnen ausgeliefert.
Drahtdurchmesser:	bis zu 44 mm.
Installation:	Die LKVE wird direkt auf dem Drahtseil in wenigen Minuten installiert.
Überlastsicherung:	Die LKVE kann vorübergehend um 100%, ohne die Richtigkeit überlastet werden.
Wiederholbarkeit:	Die LKVE hat eine Wiederholgenauigkeit von 0,1 bis 1,5%
Linear Abweichung:	0-4,5% aufgrund Merkmale Drahtseil.
Schutzklasse:	Der LKVE druckdicht, entspricht IP67 nach IEC529.
